| ?描述 |
|

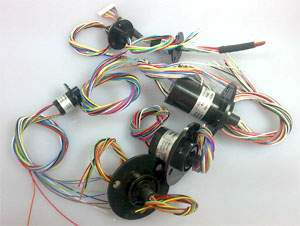

帽式導電滑環又稱為帽式滑環，微型滑環。因其帶有一個安裝法蘭，外觀像帽子一樣，故得名為帽式導電滑環，此類導電滑環，采用金-金接觸材料的，彩色耐高溫導線，雙觸點接觸,精密雙滾珠軸承，90°V型槽結構降低轉動扭矩，防火阻燃的工程塑料外殼，帶安裝法蘭。具有工作可靠，驅動扭矩低、電氣噪音低、體積小等特點。
標準的帽式滑環可提供6路、12路。24路傳送電源、信號或多路并列提高載流量等.廣泛應用在安防、自動化設備中。 |
 |
| 根據導電滑環主體外徑尺寸的不同，又分為標準帽式導電滑環（外徑22mm）和微型帽式導電滑環（外徑12.5mm） |
|
| ?SC系列 |
|
| 型號 |
圖片 |
參數 |
規格下載 |
| 通路數 |
工作電流 |
工作電壓 |
主體尺寸 |
最大轉速 |
| VSR-SC6 |
 |
2 |
6A |
0～
240VAC/DC |
Φ22.0*19.0 |
300 |
 |
| 3 |
4A |
| 6 |
2A |
| VSR-SC12 |
 |
2 |
12A |
0～
240VAC/DC |
Φ22.0*26.5 |
300 |
|
| 4 |
6A |
| 12 |
2A |
| VSR-SC24 |
 |
2 |
24A |
0～
240VAC/DC |
Φ22.0*42.0 |
300 |
|
.
. |
.
. |
| 24 |
2A |
|

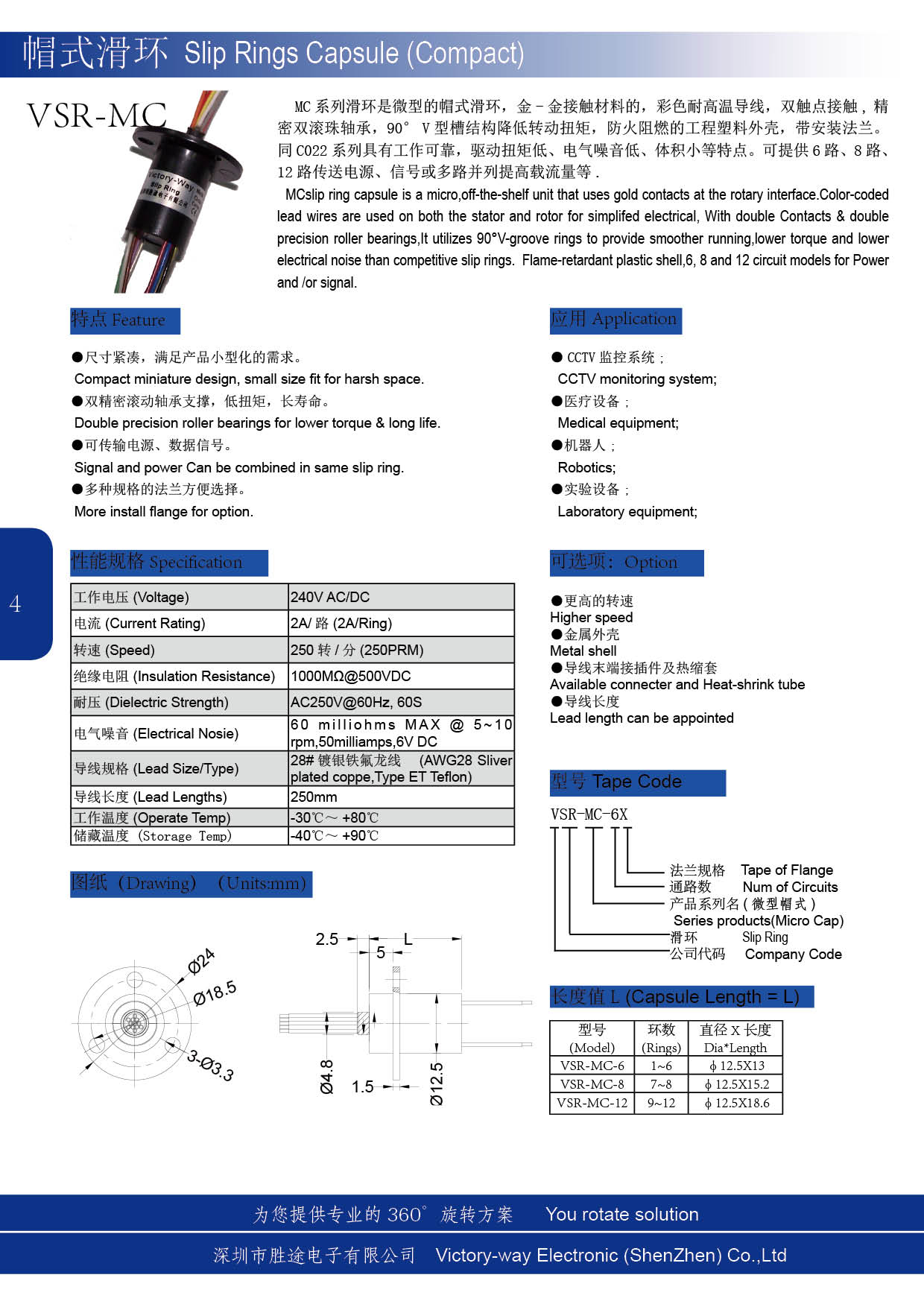

| ?MC系列 |
|
| 型號 |
圖片 |
參數 |
規格下載 |
| 通路數 |
工作電流 |
工作電壓 |
主體尺寸 |
最大轉速 |
| VSR-MC6 |
 |
2 |
6A |
0～
240VAC/DC |
Φ12.5*13.0 |
300 |
|
| 3 |
4A |
| 6 |
2A |
| VSR-MC8 |
 |
2 |
8A |
0～
240VAC/DC |
Φ12.5*15.2 |
300 |
|
| 4 |
4A |
| 8 |
2A |
| VSR-MC12 |
|
2 |
12A |
0～
240VAC/DC |
Φ12.5*19.6 |
300 |
|
| 4 |
6A |
| 6 |
4A |
| 12 |
2A |
|

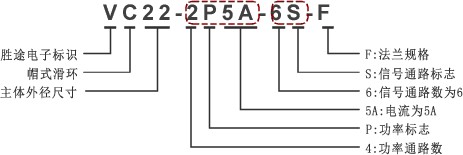

| ?編碼規則 |
|
 |
| ?典型應用 |
|
| ●CCTV監控系統； |
●醫療設備,實驗設備； |
| ●展臺設備； |
●機器人; |
| ●微型機電裝置. |
●自動化轉臺 |
|
| ?可選項 |
|
| ●更高的電壓，電流可選; |
●更高轉速; |
| ●更寬的溫度范圍; |
●更高的防護級別; |
| ●導線末端接插件及熱縮套; |
●安裝法蘭. |
| ●導線長度； |
●金屬外殼 |
|
