| ?描述 |
|
盤式滑環又被稱為盤式導電滑環,端面滑環或盤式匯流環，盤式集流環，徑向滑環等。
盤式滑環是為在高度方向有限制的旋轉系統而專門設計的，盤式滑環的轉子部分用一圈圈的同心圓環來承載電流和信號（類似上圖），電刷分布在同心圓環的頂部作為定子，或者反之。環與環之間使用絕緣物質隔離。當電刷部分與滑環的環組件相對轉動時，電刷始終與環的表面接觸，實現旋轉連接功能。 |
|
 |
 |
盤式滑環通常分為2種：組合式、分離式。組合式滑環內部通過軸承或其他結構，將滑環連接成整體。分離式產品的電刷部分與環部分為分開的不同部件。電刷與環分別固定在不同的部件上，通過滑環外的其他構件來確保這兩部分的中心重合及間距，實現實現旋轉連接功能。
勝途電子可以定制1到100通路，任意孔徑的此類滑環。接觸面使用金或銀，運轉速度取決于通道數和部品總體尺寸。 |
|
| ?特點 |
|
| ●采用先進的纖維刷技術或貴金屬塊接觸方式; |
●低摩擦，低接觸電阻，無摩擦碎片; |
| ●可傳輸動力電流和微弱信號; |
●最小厚度僅為6mm; |
| ●可提供任意內孔徑選擇; |
●無需維護. |
| ● |
|
|
| ?型號 |
|
| 型號 |
圖片 |
參數 |
規格下載 |
| 孔徑 |
通路數 |
工作電流(A) |
工作電壓(V) |
外形尺寸 |
轉速(Rpm) |
| VSR-P110-16 |
 |
110 mm |
16 |
2/10 |
240VAC 功率
12VAC 信號 |
Φ215*H22 |
100 |
 |
| VSR-P150-P2S28 |
 |
150 |
30 |
2/50 |
240VAC 功率
12VAC 信號 |
Φ335*H30 |
60 |
|
| VSR-P16-S4 |
 |
16 |
4 |
240 |
240VAC |
/ |
30 |
|
| VSR-P40-P4S15 |
 |
40 |
19 |
2/10 |
240VAC 功率
12VAC 信號 |
Φ151.6*H32 |
120 |
|
| VSR-P |
 |
定制 |
|
以下僅為我公司的典型產品，更多詳細情況，請及時聯絡我公司技術人員。 |

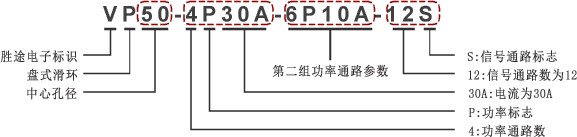

| ?編碼規則 |
|
 |
| ?典型應用 |
|
| ●旋轉平臺、測試設備； |
●機器人和旋轉傳感器； |
| ●展臺設備； |
●醫療設備; |
| ●雷達系統. |
●自動化轉臺 |
|
| ?可選項 |
|
| ●更高的電壓，電流可選; |
●更高轉速; |
| ●更寬的溫度范圍; |
●更高的防護級別; |
| ●出線方向可選擇; |
●安裝法蘭. |
| ●通孔直徑可定制； |
|
|
