| ?描述 |
|

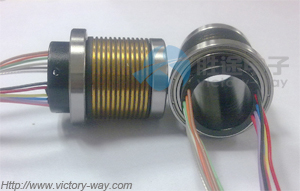

通孔滑環又稱為軸式滑環、貴金屬滑環、通孔集電環、過孔滑環,空心軸滑環等。這類滑環的中心有通孔，便于安裝液壓、氣動、或者傳動軸。 通孔滑環使用模塊化的組裝方式，方便快捷的按客戶要求來定制電流、電壓、中心孔徑等. 滑環部品使用標準部件以降低成本并提高生產率，是目前使用最廣、最具性價比的工業導電滑環。
勝途電子的通孔滑環使用貴金屬纖維刷技術，在較低的摩擦力下，提供可靠的電接觸，可用作動力傳遞，更適合于用于微弱的信號傳遞！
|
 |
通孔滑環可提供任意通路,傳送電源、信號或多路并列提高載流量等.廣泛應用在安防、自動化設備中。
根據導電滑環內徑尺寸，分為T12,T25,T38等型號。 |
|
| ?型號 |
|
| 型號 |
圖片 |
參數 |
規格下載 |
| 孔徑 |
通路數 |
電流 |
電壓 |
外徑 |
轉速 |

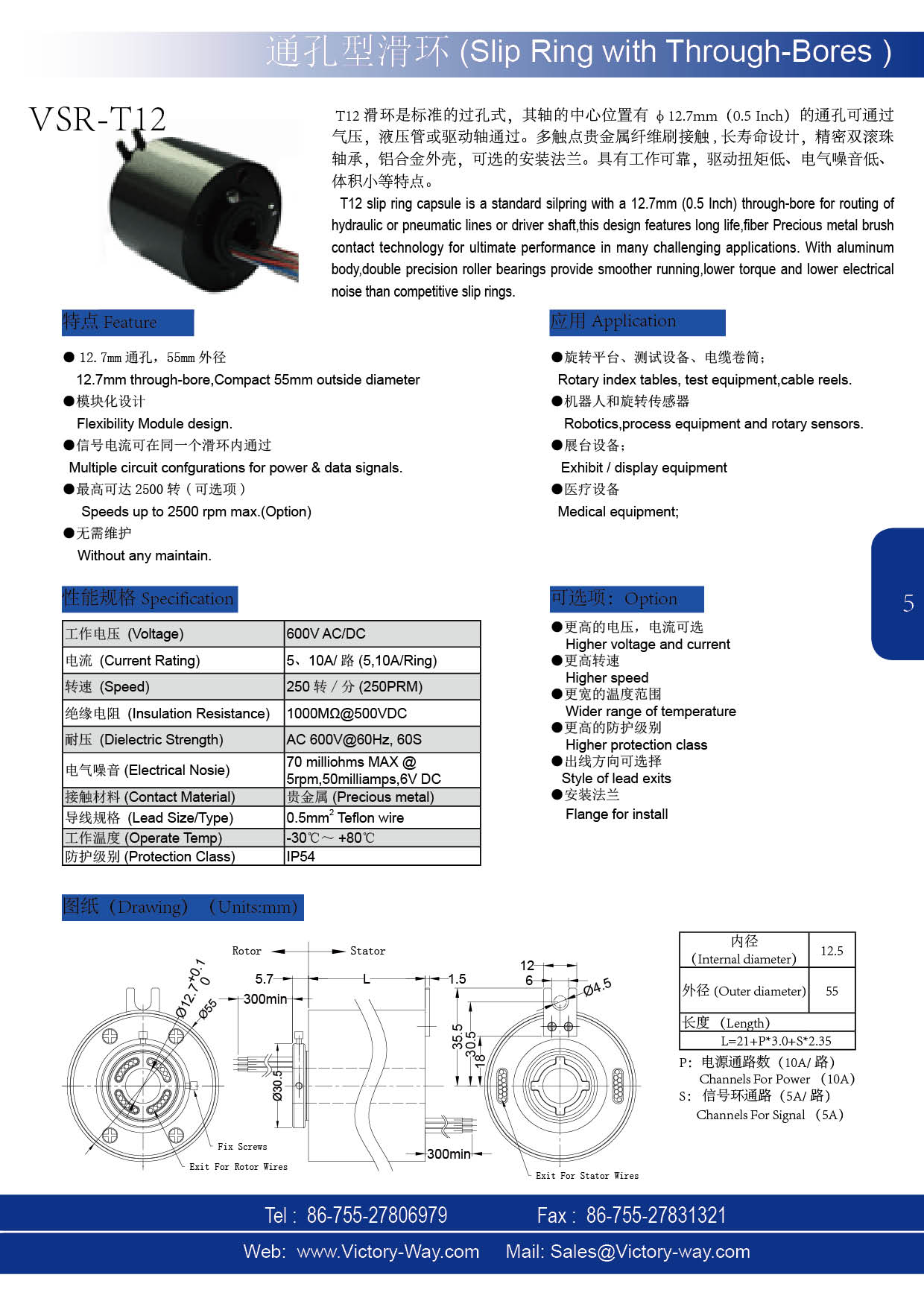

| VSR-T12 |
 |
12.7mm/
0.5Inch |
4/6/12/.. |
2/10/.. |
380VAC/DC |
Φ55.0 |
300或更高 |
 |

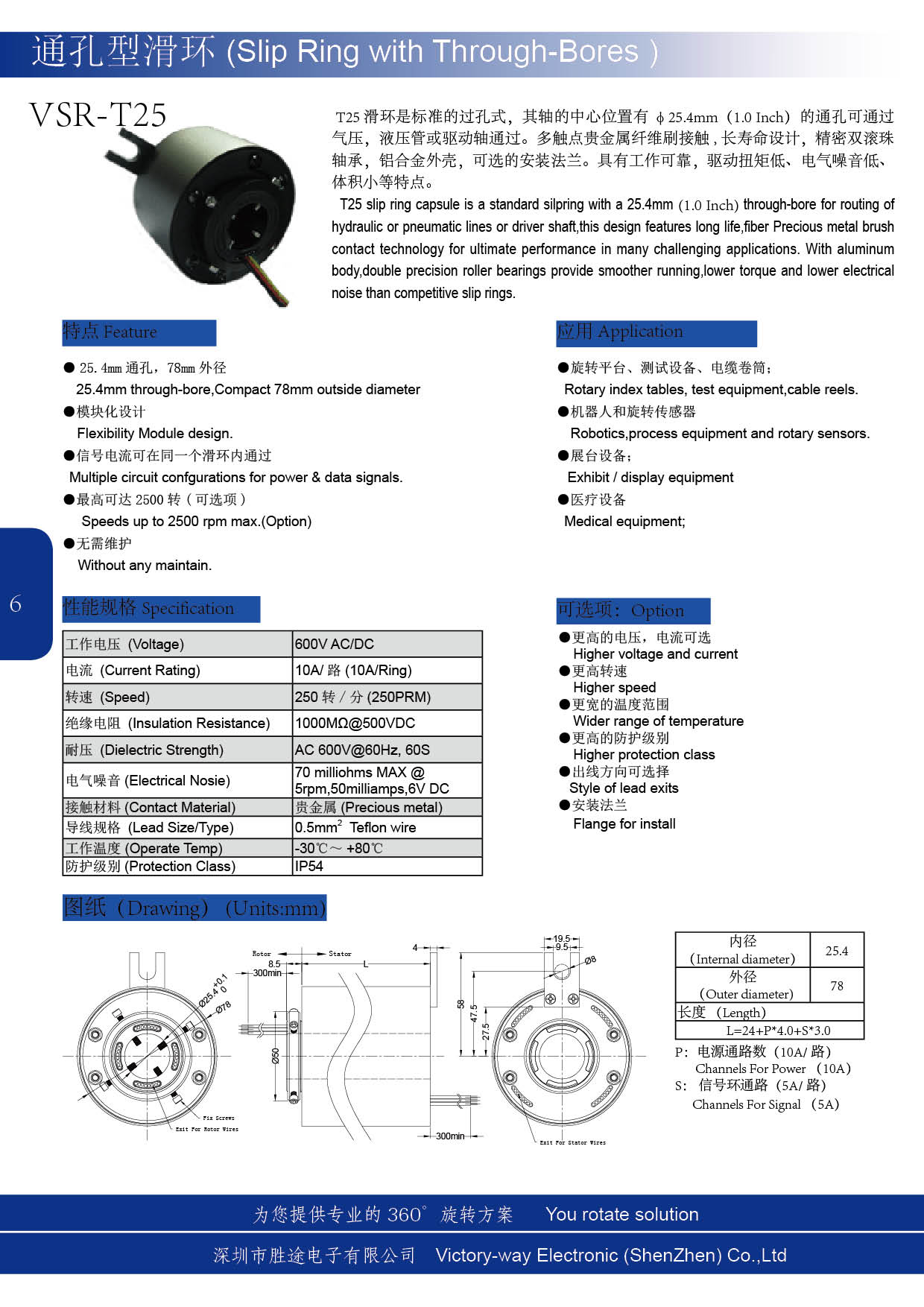

| VSR-T25 |
 |
25.4mm/
1.0Inch |
4/6/12/.. |
2/10/.. |
380VAC/DC |
Φ78.0 |
300或更高 |
|

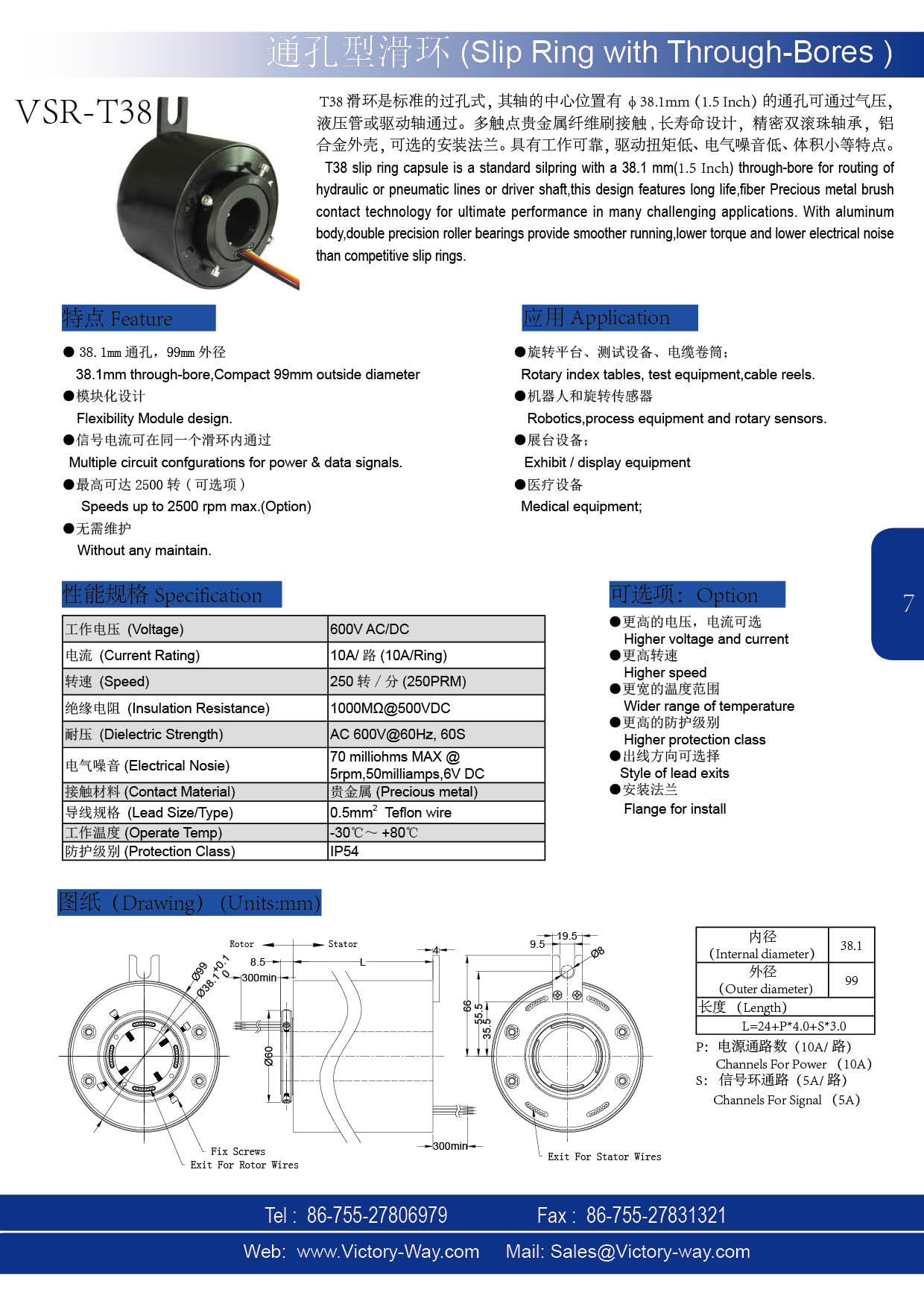

| VSR-T38 |
 |
38.1mm/
1.5Inch |
4/6/12/.. |
2/10/.. |
380VAC/DC |
Φ99.0 |
300或更高 |
|

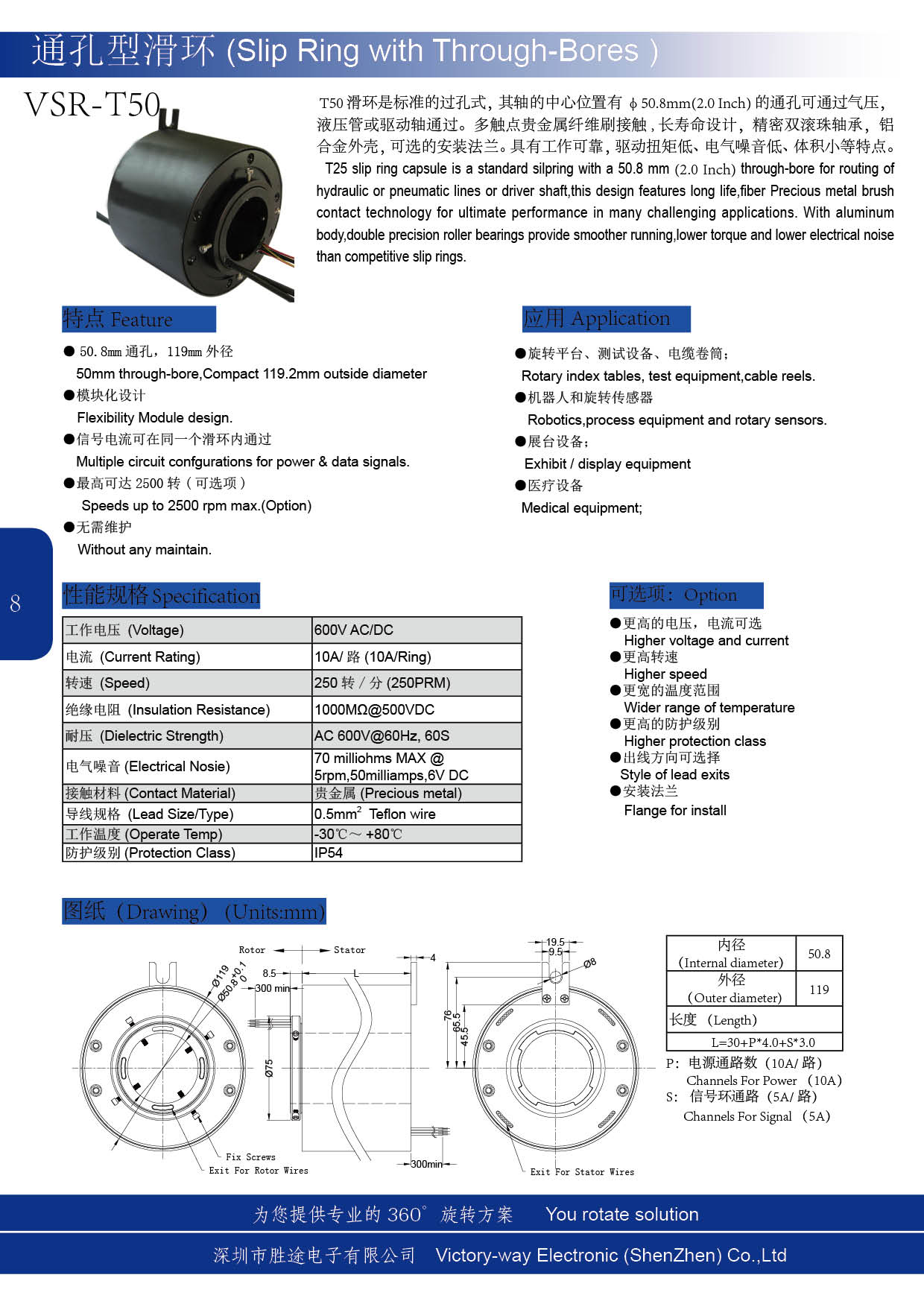

| VSR-T50 |
 |
50.8mm/
2.0Inch |
4/6/12/.. |
2/10/.. |
380VAC/DC |
Φ119.0 |
300或更高 |
|
| VSR-T60 |
 |
60.0mm |
4/6/12/.. |
2/10/.. |
380VAC/DC |
Φ128.0 |
300或更高 |
|
| VSR-T70 |
 |
70.2mm |
4/6/12/.. |
2/10/.. |
380VAC/DC |
Φ139.0 |
300或更高 |
|
| VSR-T80 |
 |
80.0mm |
4/6/12/.. |
2/10/.. |
380VAC/DC |
Φ139.0 |
300或更高 |
|
| VSR-T90 |
 |
90.0mm |
4/6/12/.. |
2/10/.. |
380VAC/DC |
Φ139.0 |
|
|
| VSR-T100 |
 |
100.2mm |
4/6/12/.. |
2/10/.. |
380VAC/DC |
Φ189.0 |
300或更高 |
|
| VSR-T120 |
 |
120mm |
4/6/12/.. |
2/10/.. |
380VAC/DC |
|
300或更高 |
|
| VSR-T145 |
 |
145mm |
4/6/12/.. |
2/10/.. |
380VAC/DC |
|
300或更高 |
|
| VSR-T160 |
 |
160mm |
4/6/12/.. |
2/10/.. |
380VAC/DC |
|
300或更高 |
|
| VSR- |
|
定制型 |
|
|

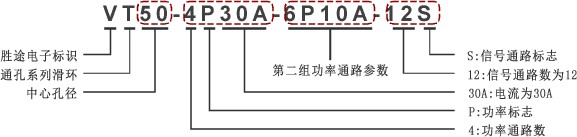

| ?編碼規則 |
|
 |
| ?特點 |
|
| ●滑環設計有中心孔，可用于安裝液、氣壓和傳動軸; |
●通孔直徑從 12.7, 25.4, 38.1, 50.8到400mm； |
| ●可提供不同電氣通路組合； |
●貴金屬纖維刷多點接觸，極低的摩擦力,接觸可靠; |
| ●全部采用鋁合金殼體. |
●高速型號可選，最高可達2500RPM |
| ●高密封等級可選， 最高可達IP68； |
●可選擇不同的安裝法蘭和出線方式。 |
|
| ?典型應用 |
|
| ●旋轉平臺、測試設備； |
●機器人和旋轉傳感器； |
| ●展臺設備； |
●醫療設備; |
| ●機電裝置. |
●自動化轉臺 |
| ●電纜卷筒 |
|
|
| ?可選項 |
|
| ●更高的電壓，電流可選; |
●更高轉速; |
| ●更寬的溫度范圍; |
●更高的防護級別; |
| ●出線方向可選擇; |
●安裝法蘭. |
| ●通孔直徑可定制； |
|
|
