| ?描述 |
|
|
組合滑環又稱為混合滑環,光電滑環,電氣滑環,氣電滑環,電液滑環等,
設備向更復雜,更高精度,更多功能方向發展,工業的需求已經不僅僅是電信號的傳遞.
勝途電子可以提供光纖信號、液壓、氣壓、編碼器等與電滑環的組合。這些部件可安裝在滑環的孔內或者滑環的端部，通過滑環的中心孔來傳遞信號和能量。亦可將滑環嵌入到這些部件內部.降低客戶使用難度,提升系統性能,更易實現自動化。
|
 |
 |
 |
 |
|
| ?分類 |
|
| A.組合滑環根據傳遞的介質不同,分為氣電組合型滑環，光電組合滑環，光電氣組合滑環等 |
| No |
滑環類型 |
適用范圍 |
備注 |
| 1 |
氣電組合型滑環 |
可以同時傳遞氣壓(流體),電功率,電信號 |
流體可為氣體或液體 |
| 2 |
光電組合滑環 |
可以同時傳遞光纖信號,電功率,電信號 |
/ |
| 3 |
光電氣組合滑環 |
可以同時傳遞光纖信號,流體電功率,電信號等 |
流體可為氣體或液體 |
|
| B.組合滑環根據軸的不同結構，又分為如下3類： |
| 類型 |
無通孔組合滑環 |
通孔組合滑環 |
動力傳遞組合滑環 |
| 圖片 |
|
|
 |
| 特點 |
1) 組合滑環的中心無通孔軸.
2)結構尺寸小,緊湊
3)適合于安裝在端部
4)其他通孔式滑環的特點. |
1)組合滑環中心帶通孔,可過線,過軸等 .
2)適用范圍廣.
3)電流范圍寬孔徑可根據客戶需要設計生產.
4)其他通孔式滑環的特點. |
滑環的轉軸既是電信號,流體的傳輸介質,同時可以承載扭矩和壓力,滑環可以成為執行部件的一部分 |
|
因客戶的需求眾多,暫無法形成系列化,更多規格,請直接聯絡我們公司. |
| ?特點 |
|
| ●同步傳遞多重介質,電信號,電功率,流體,光學通路等 |
| ●整體集成度高,體積??； |
| ●成熟的結構工藝,可靠性高； |
| ●降低總體成本； |
| ●實現機構的多功能化,高精度化； |
|

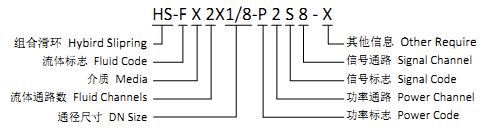

| ?編碼規則 |
|
 |
| ?典型應用 |
|
| ●自動化平臺； |
●多工位轉臺； |
| ●包裝機械； |
●機器人和旋轉傳感器； |
| ●灌裝設備； |
●醫療設備 |
| ●自動化焊接設備 |
|
|
| ?可選項 |
|
| 電通路 |
| |
| ●更高的電壓，電流可選; |
●更高轉速; |
| ●更寬的溫度范圍; |
●更高的防護級別; |
| ●出線方向可選擇; |
●安裝法蘭. |
| ●殼體材料； |
|
|
| 流體通路 |
| |
| ●更高的壓力;(25Mpa Max) |
●更高轉速 2000RPM; |
| ●更寬的溫度范圍(-40~200); |
●更高的防護級別(IP68); |
| ●出口方向可選擇; |
●安裝法蘭. |
| ●殼體材料； |
●接口規格(內螺紋,外螺紋,寶塔等). |
|
| 光學通路 |
| |
| ●波長范圍 (850-1650nm); |
●更高轉速(0~2000 RPM); |
| ●更寬的溫度范圍;(-60~95) |
●更高的防護級別 (IP68); |
| ●封裝型式 (尾纖, 或 FC,SC,ST, SMA LC,APC等); |
●安裝法蘭. |
| ●殼體材料； |
●光纖類型(單模,多模). |
| ●光纖通路數 (1~96) |
●回?fù)p (>40dB) |
|
|
|
