MC系列滑環是標準的帽式滑環，金-金接觸材料的，彩色耐高溫導線，雙觸點接觸,精密雙滾珠軸承，90°V型槽結構降低轉動扭矩，防火阻燃的工程塑料外殼，帶安裝法蘭。同SC系列具有工作可靠，驅動扭矩低、電氣噪音低、體積小等特點?？商峁?路、8路、12路傳送電源、信號或多路并列提高載流量等.

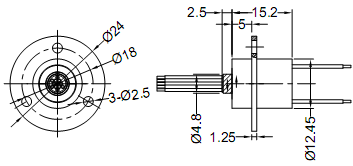

A.）尺寸圖 (單位：毫米)
B.）性能規格
| 通路數 |
1~8通路 |
| 工作電壓 |
240V AC/DC |
| 電流 |
2A/路 |
| 轉速 |
300轉/分 |
| 絕緣電阻 |
1000M?@500VDC |
| 耐壓 |
AC250V@60Hz, 60S |
| 電氣噪音 |
60 milliohms MAX @ 5~10 rpm,50milliamps,6V DC |
| 導線規格 |
28#鍍銀鐵氟龍線 |
| 導線長度 |
250mm |
| 工作溫度 |
-20℃～+80℃ |
| 儲藏溫度 |
-30℃～+90℃ |

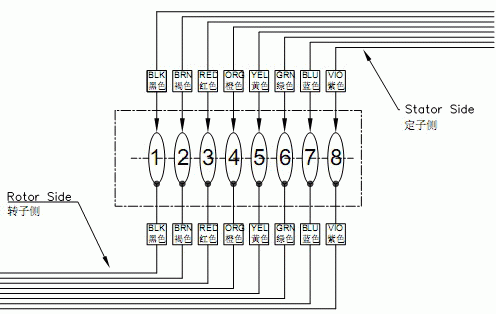

C.） 線序圖
D.）特點
●尺寸緊湊，滿足產品小型化的需求。
●雙精密滾動軸承支撐，低扭矩，長壽命。
●可傳輸電源、數據信號。
●多種規格的法蘭方便選擇。
E.）應用
●CCTV監控系統;
●醫療設備;
●機器人;
●實驗設備;
F.）可選項
●更高的轉速
●金屬外殼
●導線末端接插件及熱縮套
●導線長度

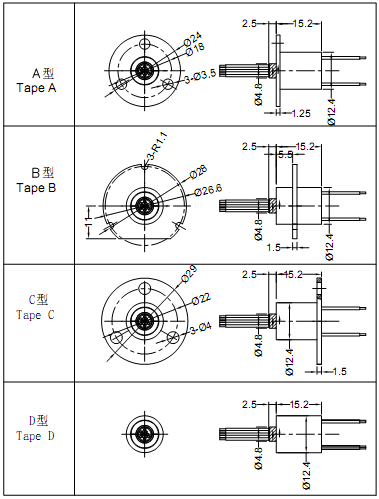

G:)其他類型法蘭 （包括但不限于以下）
