24通路標準帽式滑環

產品名稱：24通路標準帽式滑環

產品編號：VSR-SC24

詳細說明：

SC系列滑環是標準的帽式滑環，金-金接觸材料的，彩色耐高溫導線，雙觸點接觸,精密雙滾珠軸承，90°V型槽結構降低轉動扭矩，防火阻燃的工程塑料外殼，帶安裝法蘭。具有工作可靠，驅動扭矩低、電氣噪音低、體積小等特點?？商峁?路、12路。24路傳送電源、信號或多路并列提高載流量等.

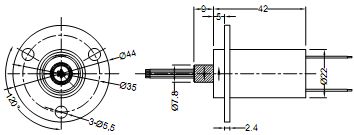

A.）尺寸圖 (單位：毫米)

B.）性能規格

通路數	1~24通路
工作電壓	240V AC/DC
電流	2A/路
轉速	300轉/分
絕緣電阻	1000M?@500VDC
耐壓	AC250V@60Hz, 60S
電氣噪音	60 milliohms MAX @ 5~10 rpm,50milliamps,6V DC
導線規格	28#鍍銀鐵氟龍線
導線長度	250mm
工作溫度	-20℃～+80℃
儲藏溫度	-30℃～+90℃

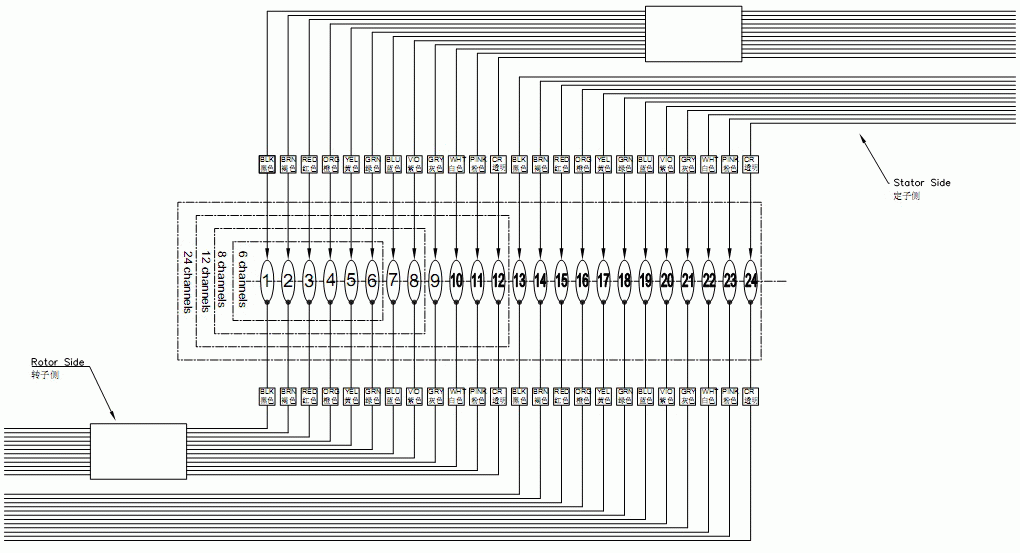

C.）線序圖

D.）特點
     ●尺寸緊湊，滿足產品小型化的需求。
     ●雙精密滾動軸承支撐，低扭矩，長壽命。
     ●可傳輸電源、數據信號。
     ●多種規格的法蘭方便選擇。

E.）應用
     ●CCTV監控系統;
     ●醫療設備;
     ●機器人;
     ●實驗設備;

F.）可選項
     ●更高的轉速
     ●金屬外殼
     ●導線末端接插件及熱縮套
     ●導線長度

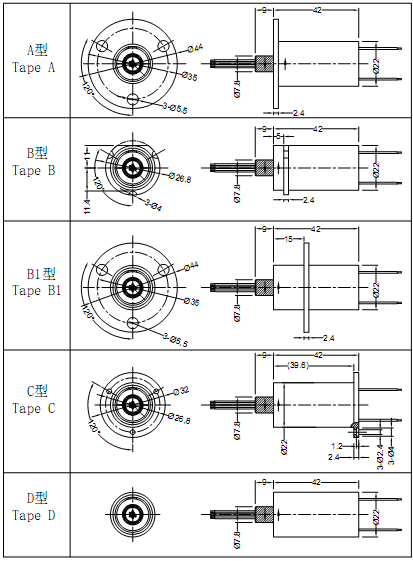

G:)其他類型法蘭 （包括但不限于以下）
