| ?描述 |
|
通孔滑環又稱為軸式滑環、通孔集電環、過孔滑環等。這類滑環的中心有通孔，便于安裝液壓、氣動、或者傳動軸。通孔滑環使用模塊化的組裝方式，方便快捷的按客戶要求來定制電流、電壓、中心孔徑等.滑環部品使用標準部件以降低成本并提高生產率，是目前使用最廣、最具性價比的工業導電滑環。
VST38是標準的過孔式滑環，其軸的中心位置有φ38.1mm（1.5 Inch）的通孔，主體外徑99mm,長度根據通路數及電流大小確定. |

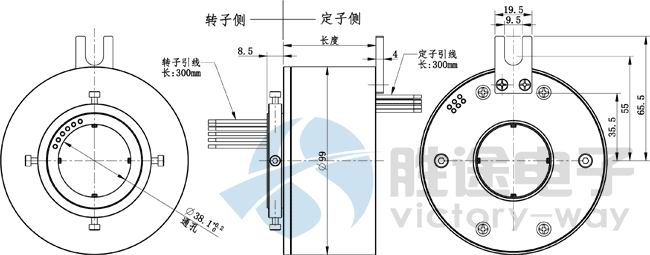

| ?尺寸 |
(單位mm) |
 |
| 內徑 |
38.1 |
| 外 徑 |
99 |
| 長 度 |
L=21.35+P*4.0+S*3.0 |
|
注:
P：電源通路數（10A/路）
S：信號環通路（5A/路） |
|
| ?編碼規則 |
|
 |
| ?性能參數 |
|
| 工作電壓 |
380V AC/DC |
| 電流 |
5、10A/路 |
| 轉速 |
250轉/分 |
| 絕緣電阻 |
200M? @500VDC |
| 耐壓 |
AC 600V @60Hz, 60S |
| 電氣噪音 |
70毫歐 MAX @5rpm,50milliamps,6V DC |
| 接觸材料 |
貴金屬 |
| 導線規格 |
鐵氟龍線 |
| 工作溫度 |
-20℃～+80℃ |
| 儲藏溫度 |
-30℃～+90℃ |
|
| ?特點 |
|
| ●尺寸緊湊； |
●模塊化設計,通路數可定制； |
| ●信號,功率可同時傳遞； |
●微弱信號可傳遞； |
| ●無需維護； |
|
|
| ?典型應用 |
|
| ●旋轉平臺； |
●包裝機械； |
| ●電纜卷筒； |
●干燥、攪拌設備； |
| ●測試設備； |
●機器人和旋轉傳感器 |
| ●展臺設備 |
●醫療設備 |
|
| ?可選項 |
|
| ●更高的電壓，電流可選; |
●更高轉速; |
| ●更寬的溫度范圍; |
●更高的防護級別; |
| ●出線方向可選擇; |
●安裝法蘭. |
| ●殼體材料； |
|
|
