內徑120mm 防爆滑環

概述：
   防爆導電滑環又稱為防爆滑環,防爆匯流環,防爆集電環. 是一種高安全性，高可靠性的導電滑環，適合于工作在爆炸性環境下，如石油平臺、爆炸性物料包裝設備、農產品加工設備、煤礦、噴涂等危險場所。
   導電滑環是通過導電接觸材料之間的相對摩擦實現導電的，因此原理上講是不能避免產生電火花，常規導電滑環通常只專注于電氣性能，而防護方面較為薄弱環節，因此，使用非防爆型導電滑環將是爆炸性環境下的重大安全隱患。
   勝途電子深知爆炸性的危害，深入研究了爆炸產生的的機理和預防措施，從原理、結構、材料入手，結合自身多年開發生產高可靠性導電滑環的經驗，開發出了一系列防爆型導電滑環，同時滿足爆炸性氣體環境和爆炸性粉塵環境，防護等級為IP66，產品已經通過國家權威機構-南陽防爆研電氣究所的認證，并獲得了防爆導電滑環之防爆合格證。防爆標志為：EX d IIC 6 Gb,DIP A21 Ta,T6 , 防爆合格證編號為CNEx12.2698X。

TEX120型防爆滑環，具有內徑120mm，外徑265mm，長度根據通路數及電流大小確定，該滑環同時滿足爆炸性氣體環境和爆炸性粉塵環境.

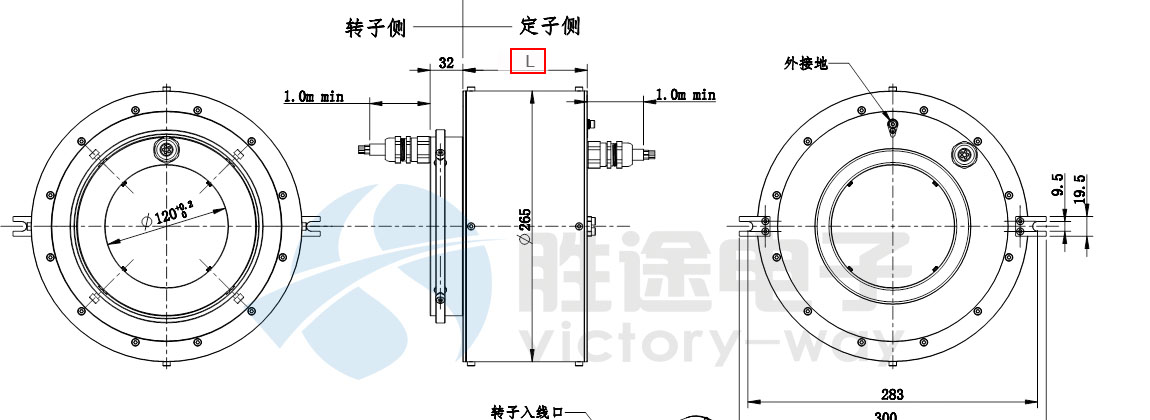

尺寸：

特點：
1） 防爆類型為EXd隔爆型
2） 屬適用IIC類環境的電氣設備，同時可適用于IIA和IIB類設備的使用條件
3） 溫度組別最高，達到國標規定最安全的T6組別，適合于要求T1~T6的所有環境。
使用溫度為-30℃～60℃ （常規產品使用溫度為-20℃～40℃）
5） 防護等級IP66
6） 可以同時滿足爆炸性氣體環境和爆炸性粉塵環境（1區和2區、21、22區）
7） 設備保護級別EPL定級為Gb
8） 防爆標志為Ex d IIC T6 Gb,DIP A21 TA,T6 （等同于Ex tb IIIC，T6）
9）材料使用耐腐蝕的不銹鋼材料，確保在惡劣的工作環境下仍具有較高的可靠性。

性能規格
1．額定轉速：300 RPM；
2．額定電壓：380 VAC/DC；
3．工作環境：-30 ℃～+60 ℃；
4．額定電流： 5A（信號）+10A（電源）；
5．耐壓： 600 V DC @ 50Hz；
6．絕緣電阻：>=500 MΩ @ 600 V AC；
7．電氣噪聲：不超過30 mΩ；
8．連接方式：防爆電纜;
9. 防護等級：IP66;
10.防爆標志：Exd IIC T6 Gb，DIP A21 TA T6.
11.殼體材料：0Cr18Ni9


典型應用：
? 石油平臺；
? 防爆包裝機械；
? 噴涂設備；
? 化工設備；
? 農產品加工設備；
? 爆炸性氣體、爆炸性粉塵環境。

可選項
   更高的電壓，電流可選 ；
   更高轉速；
   更寬的溫度范圍；
   更高的防護級別；
  出線方向可選擇；
   （轉子可選擇端面出線、輻射狀垂直軸出線；定子可選擇端面出線和側面出線）
  安裝法蘭
  （轉子、定子均可定制法蘭，方便安裝）
