| ?描述 |
|
防爆滑環又稱為防爆導電滑環,防爆集電環,防爆匯流環,清倉機滑環,隔爆滑環等.
防爆滑環是一種高安全性，高可靠性的導電滑環，適合于工作在爆炸性環境下，如石油平臺、爆炸性物料包裝設備、農產品加工設備、煤礦、噴涂等危險場所。
NEX系列防爆滑環,專門設計用于防爆電纜卷筒,清倉機等設備,中心無安裝孔,滑環采用采用法蘭安裝. 安全的結構設計,可靠的電接觸材料,全鋁合金結構,不銹鋼制主軸,確保防爆滑環在預定的工況下可靠的工作.
預留有電纜接口,方便客戶自行接線,便捷的安裝方式,適用于豎直安裝或者水平安裝. |
 |
|
| ?外形尺寸 |
|
 |
| ?電氣參數 |
|
| 電流規格 |
電氣參數 |
|
本滑環包含4路,分別的電流參數如下
|
| No |
電流 |
通路數 |
| 1 |
25A |
4通路 |
| |
|
|
| |
|
|
|
| 工作電壓 |
500V AC/DC |
| 電流 |
50A |
| 轉速 |
200轉/分 |
| 絕緣電阻 |
500M?@500VDC |
| 耐壓 |
AC 1000V@60Hz, 60S |
| 電氣噪音 |
不超過70 毫歐 @5rpm,50milliamps, DC |
| 接觸材料 |
貴金屬/合金電刷 |
| 工作溫度 |
-20℃～+80℃ |
| 儲藏溫度 |
-30℃～+85℃ |
|
|
| ?特性 |
|
| ●防爆類型為EXd隔爆型，屬適用IIC類環境的電氣設備，同時可適用于IIA和IIB類設備的使用條件； |
| ●溫度組別達到國標規定最安全的T6組別，適合于要求T1~T6的所有環境。使用溫度為-30℃～60℃ ； |
| ●防護等級IP66，最高可達IP68； |
| ●可以同時滿足爆炸性氣體環境和爆炸性粉塵環境（1區和2區、21、22區）； |
| ●設備保護級別EPL定級為Gb； |
| ●防爆標志為Ex d IIC T6 Gb,DIP A21 TA,T6 （等同于Ex tb IIIC，T6）； |
| ●電流與通路數可選； |
| ●材料使用鋁合金，確保在惡劣的工作環境下仍具有較高的可靠性； |
| ●可傳輸電流和微弱信號； |
| ●方便快捷的安裝. |
|

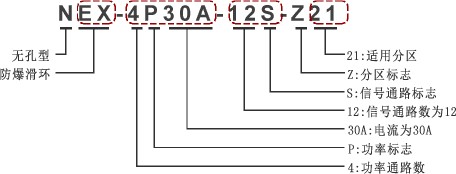

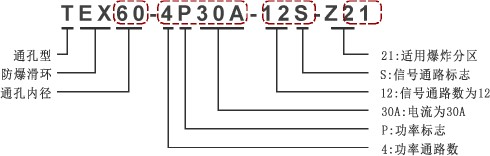

| ?編碼規則 |
|
|
|
| ?典型應用 |
|
| ●石油平臺； |
●防爆包裝機械； |
| ●噴涂設備； |
●化工、干燥、攪拌設備； |
| ●農產品加工設備； |
●爆炸性氣體、爆炸性粉塵 |
| ●電纜卷筒 |
●倉儲設備 |
|
| ?可選項 |
|
| ●更高的電壓，電流可選; |
●更高轉速; |
| ●更寬的溫度范圍; |
●更高的防護級別; |
| ●安裝法蘭. |
●可選更多的通路數 |
| |
|
|
|
